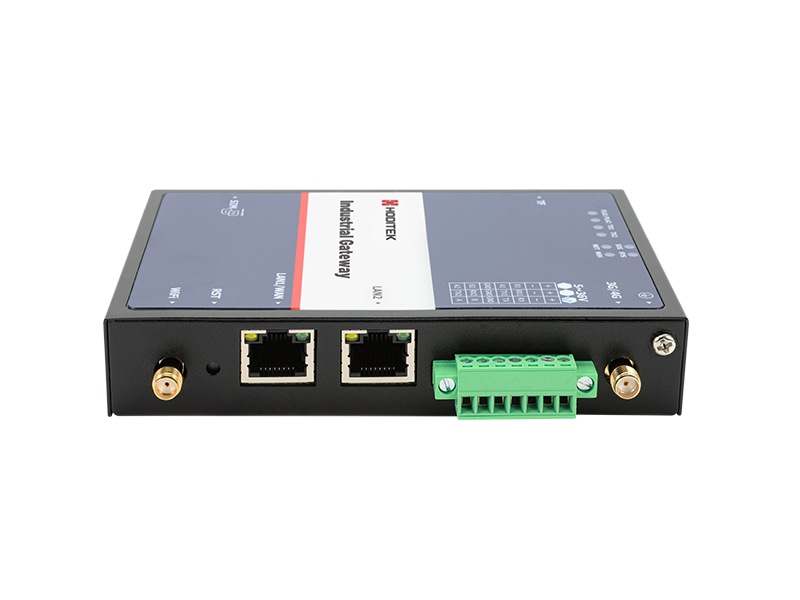

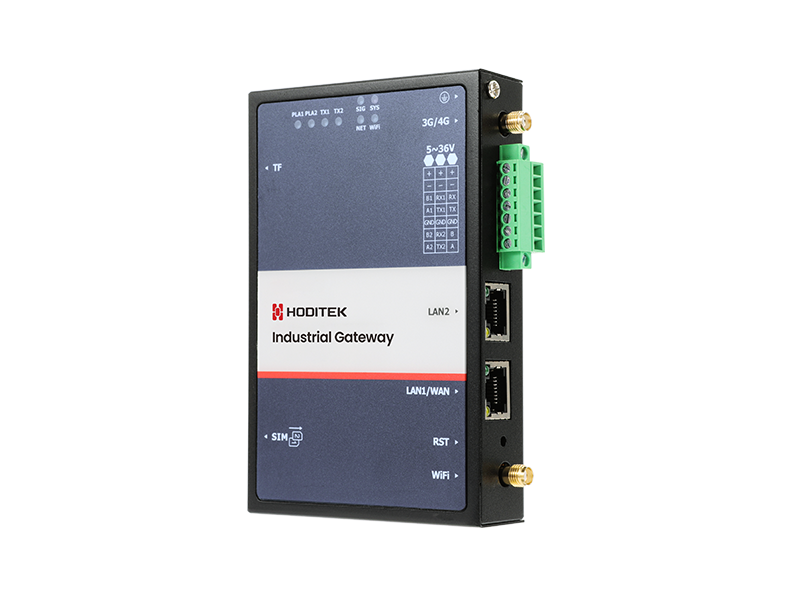

H6131 Industrielles 4G-LTE-Cat-4-IoT-Gateway, Dual-SIM, 2×Ethernet, RS232/RS485, WLAN, IP43, programmierbar

Das industrielle 4G-Gateway H6131 wurde für IIoT-Bereitstellungen entwickelt, die eine zuverlässige Konnektivität und lokale Edge-Verarbeitung erfordern. Mit seiner industrietauglichen Plattform bietet der H6131 Datenerfassung, -speicherung, -analyse und -verarbeitung am Edge und gewährleistet so einen stabilen Internetzugang überall über 4G, Ethernet oder WiFi. Ob für Fertigungsintelligenz, Fernüberwachung, Edge-Computing oder Gerätenetzwerke, der H6131 liefert umfassende Leistung mit hoher Sicherheit und Langlebigkeit.

Ausgestattet mit einem industrietauglichen ARM Cortex-A7 Prozessor mit 900MHz, 512MB RAM und 8GB eMMC Flash bietet der H6131 robuste Edge-Computing-Fähigkeiten, die eine stabile Optimierung von Vor-Ort-Daten, Echtzeitreaktion und intelligente Analyse unterstützen. Er verfügt außerdem über LTE Cat1/Cat4 4G und 2,4GHz Wi-Fi-Konnektivität, um einen zuverlässigen Internetzugang in verschiedenen industriellen Szenarien zu gewährleisten.

Der H6131 ist mit verschiedenen Protokollen kompatibel, darunter Modbus RTU, transparente serielle Übertragung, TCP, UDP, IPv4/IPv6 und MQTT. Mit 1 x RS-232, 1 x RS-485 seriellen Anschlüssen und zwei 10/100Mbps Ethernet-Anschlüssen erfasst er nahtlos Daten von SPSen, Messgeräten und anderen Industrieanlagen und lädt sie sicher auf Überwachungsplattformen hoch.

Es unterstützt vollständig die Hongdian Sandora Cloud Platform, die die Datenübertragung über HTTP-, HTTPS- und AMQPS-Protokolle ermöglicht. In Verbindung mit VPN (PPTP/L2TP/IPSec usw.) und WEP/WPA/WPA2-Verschlüsselung gewährleistet es einen durchgängig sicheren Datenfluss von den Industrieanlagen zur Cloud für eine zentrale Verwaltung und Analyse.

Der H6131 bietet flexible Programmieroptionen mit C und Python, ergänzt durch ein dediziertes SDK und zugängliche System-APIs. Dies ermöglicht Benutzern den einfachen Zugriff auf Hardwareressourcen und Schnittstellenfunktionen, wodurch die Entwicklung kundenspezifischer Anwendungen, die auf spezifische Geschäftsanforderungen zugeschnitten sind, beschleunigt wird.

Der H6131 verfügt über ein robustes Metallgehäuse mit IP43-Schutzart, das Staub- und Spritzwasserschutz gewährleistet. Er ist für den zuverlässigen Betrieb in einem weiten Temperaturbereich von -30 °C bis +70 °C ausgelegt und bietet flexible Installationsoptionen, einschließlich Tisch-, Wand- und DIN-Schienenmontage.

Integriert in Hongdians Fernverwaltungssystem unterstützt es Fernüberwachung, Konfiguration und Wartung über HTTP, Telnet und SSH. Benutzer können alle H6131-Gateways im Netzwerk zentral verwalten, während Funktionen wie Hardware-Watchdog und automatisches Failover (zwischen Mobilfunk, WAN, Wi-Fi) einen stabilen 24/7-Betrieb gewährleisten.

Hardware
CPU	ARM Cortex-A7 @900MHz
RAM	512MB
FLASH	8GB eMMC
Mobilfunkschnittstelle
Modem	1 x LTE CAT1/CAT4
Anzahl der Antennen	2
Anschluss	SMA-K
SIM	2 x Mini SIM (2FF)
Drahtlose Schnittstelle
Standards	802.11b/g/n, AP- oder Stationsmodi
Frequenzbänder	2.4 GHz
Geschwindigkeit	150Mbps
Sicherheit	WEP, WPA, WPA2
Verschlüsselung	64/128 AES, TKIP
Antennen	1
Anschluss	SMA-K
GNSS-Schnittstelle
Anzahl der Antennen	N/A
Anschluss
Koppelnavigation
Periphere Schnittstelle
Ethernet	1 × LAN 10/100Mbps + 1 × WAN/LAN 10/100Mbps, Ethernet
Serieller Typ	1 x RS-232 + 1 x RS-485 serielle Schnittstelle
Buchsenform	1 x 7-polige 3,5 mm Buchse
Signaldefinition	RX,TX,GND (RS-232)
	A+,B-,GND (RS-485)
Baudrate	RS-232 (300-115200bps)
	RS-485 (300-115200bps)
AVOUT	N/A
GPIO	N/A
SD-Karte	TF-Kartensteckplatz
USB	N/A
Videoanschluss	N/A
Audioanschluss	N/A
Software
Automatisches Failover	Zwischen: Mobilfunk und WAN Mobilfunk und Wi-Fi (Stationsmodus) WAN und Wi-Fi (Stationsmodus)
Netzwerkprotokolle	PPP, PPPoE, TCP, UDP, IPv4, IPv6, SSL, DHCP, ICMP, NAT, HTTP, HTTPs, DNS, ARP, NTP, Telnet, SSH, DDNS, etc.
Routing	Statisches Routing, Policy Routing, RIP, OSPF und BGP, etc.
Firewall	NAT, PAT, DMZ, Portweiterleitung IP/Domain/MAC-Filter, Zugriffssteuerungsliste
VPN	PPTP/L2TP/GRE/IPSec/OpenVPN/DMVPN
Fernverwaltung	HTTP, Telnet, SSH, Hongdian Wedora Cloud Platform
Serielle Schnittstellenfunktion	Transparent, Modbus RTU, etc.
Stromversorgung und Verbrauch
Anschluss	2-polige Buchse
Spannungseingang	+5V~+36V DC
Leistungsaufnahme	Ruhezustand: 180mA@12V DC
	Datenübertragung: 300mA@12V DC
Sonstiges
Reset-Taste	Ja
LED-Anzeigen	4 x  Anzeigen für SIG, SYS, NET, WiFi
	4 x  Anzeigen für PLA1, PLA2, TX1, TX2
Hardware-Watchdog	Ja
Physikalische Eigenschaften
Schutzart	IP43
Gehäuse & Gewicht	Metall, 285g
Abmessungen	127×83×24 (mm)
Installationen	Desktop, Wandmontage und  DIN-Schienenmontage
Betriebstemperatur	-30 ~ +70 °C
Lagertemperatur	-40 ~ +85 °C
Relative Luftfeuchtigkeit	5 ~ 95%
EMV
ESD	EN61000-4-2, Stufe3
RS	EN 61000-4-3, Stufe3
EFT	EN 61000-4-4, Stufe3
CS	EN 61000-4-6, Stufe3
